電力電纜中間接頭和終端接頭的操作流程和具體步驟

10KV高壓電纜終端頭制作主要注意什么？如何制作電纜終端接頭？下面來介紹下關于10KV的高壓電纜終端頭的制作步驟。

一、電纜終端頭作用是裝配到電纜線路的首末端，用來完成與其他電氣設備連接的裝置，有戶外終端頭、戶內終端頭、肘形終端頭等。電纜終端頭均勻電纜末端電場分布，實現電應力的有效控制。電應力控制就是指對電場分布及電場強度的控制，采取適當?shù)拇胧闺妶?chǎng)分布及電場強度處于最佳狀態．使電場分布盡可能均勻，提高電纜運行的可靠性。

二、10KV電纜終端應符合下列要求：

1.在戶外使用時應當使用戶外電纜終端，環境溫差大時宜使用冷縮型電纜終端

2.在室內使用時選擇戶內型電纜終端

3.電纜終端附件等級使用15KV的電壓等級

4.電纜附件的管徑需要與電纜的線芯截面相對應一致

5.在易燃易爆等不允許有火種場所的電纜終端，應選用冷縮電纜終端附件

6.電纜終端應采用加強絕緣、密封防潮、機械保護等措施，并應有改善電纜屏蔽端部電場集中的有效措施，且確保外絕緣相間和對地距離。

三、（戶外熱縮）具體制作步驟是：

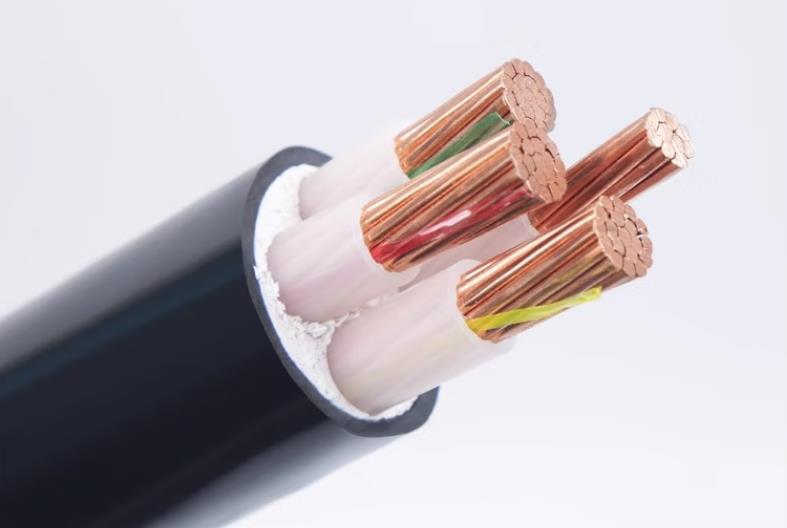

1、切割電纜，將待接頭的兩段電纜自斷口處交疊，交疊長度為200~300mm。

2、芯線處理，鉛筆頭特寫

3、剝除外半導電層，切口應平齊，切勿傷及主絕緣層。清潔絕緣表面，清潔線芯

4、固定應力管：應力管搭接規定長度的銅屏蔽，加熱收縮。噴燈火焰溫度不宜過高，火焰朝收縮方向，并不斷旋轉移動

5、套入銅屏蔽網

6、壓接端子：每個端子層壓2道。并打磨壓接端子。

7、繞包密封膠：在反應力處包繞密封膠（或J-20絕緣自粘帶）并搭蓋端子10㎜。繞包層表面應連續光滑。

8、安裝絕緣管：將絕緣管套至三叉根部，加熱收縮固定，按工藝要求的起始收縮部位和方向順序收縮，有利于排除氣體，開始加熱時火焰緩慢接近材料，不斷移動，旋轉加熱，以確保收縮均勻并避免燒焦材料。

9、各相分別套入銅網屏蔽，將套入長端同屏蔽網移至接頭上，用手將屏蔽網在各相上整平，同時注意將銅網兩端壓在電纜原來的屏蔽層上，用錫焊焊接。

10、綁扎，將原來切割電纜時翻起的填充物（見圖1）從新翻回，然后用白紗帶將三相芯線綁扎在一起，注意：接頭是否圓潤平整，全在這里了

11、焊接地線，用附帶的編織銅線將接頭兩端的保護鋼鎧聯結（焊接）起來

12、烘烤外護層，將一端電纜中早已套入的長外護套管移到超過壓接管位置時開始熱縮

用黑膠布在外護套交疊處做包纏封口處理，至此，電纜中間頭制作結束。下面是終端接頭安裝：

1、固定密封管：將密封管套至端子絕緣連接處，先預熱端子，再?gòu)亩俗觽?cè)開始加熱收縮。密封處應預先打磨并包膠。

2、固定相色管：將相色管套在密封管上，加熱固定，戶內頭安裝完畢。

3、固定雨裙：將防雨裙加熱頸部固定在絕緣管上，戶外頭安裝完畢。

四、電纜終端接頭由于裝置地區的環境條件不同，而有很多形式。但無論是哪一種形式，都必須符合下列要求：

1、出線梗與電纜芯導體連接必須牢固可靠，在正常負載允許過載的情況下，其接觸面不得發熱，出線梗的截面積不應小于電纜芯線的1.5倍。

2、、戶外終端頭必須具有可靠的防水設施，并應盡量減少沿各接合處空氣侵人盒內的機會。

3、有足夠的絕緣水平、密封性和機械強度。

4、其他要求和電纜接頭制作相同。上述就是10KV高壓終端頭制作和需要注意的細節。很多高壓電纜終端生產廠家會提供電纜終端頭產品說明，具體以各廠家實際情況為準。
